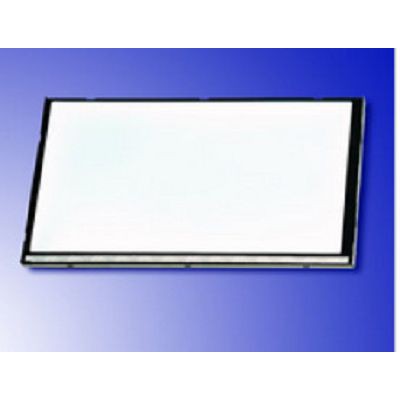

Hvit LED-bakgrunnsbelysning for utstyr

Et hvitt LED-bakgrunnsbelysningssystem for utstyr består vanligvis av flere nøkkelkomponenter, hver laget av spesifikke materialer designet for deres funksjon for å belyse en LCD-skjerm (Liquid Crystal Display). De primære materialene som brukes i en hvit LED-bakgrunnsbelysning for utstyr inkluderer.

Lysdioder (LED):Dette er kjernekomponentene som genererer lys. Lysdioder er laget av halvledermaterialer som galliumarsenid (GaAs), galliumfosfid (GaP), indiumgalliumnitrid (InGaN) eller aluminiumgalliumindiumfosfid (AlGaInP). Ulike halvledermaterialer sender ut lys ved forskjellige bølgelengder, som tilsvarer forskjellige farger.

Underlag:LED-brikkene er montert på et underlag, ofte laget av keramikk eller metall, som gir strukturell støtte og hjelper til med å spre varme generert av LED-ene.

Fosforbelegg:For hvite lysdioder er blå eller ultrafiolette lysdioder vanligvis belagt med et gult fosformateriale, for eksempel yttriumaluminiumgranat (YAG), for å konvertere deler av det utsendte lyset til gult lys, og skaper hvitt lys når det kombineres med det originale blå lyset.

Reflekskopper:Disse er laget av reflekterende materialer som sølv eller aluminium og brukes til å fokusere og rette lyset som sendes ut av LED-ene utover mot LCD-skjermen.

Lyslederplate (LGP):Vanligvis laget av akryl eller polyetylentereftalat (PET), er LGP designet for å kanalisere lys fra LED-ene mot kantene på skjermen hvor det reflekteres av en reflektor og rettes tilbake over skjermen.

Innfatning og ramme:Disse delene er laget av plast eller metall, og holder hele bakgrunnsbelysningsenheten på plass og gir en beskyttende barriere rundt kanten av skjermen.

The White LED Backlight for Equipment er lyskilden som gir LCD-panelet. Den består hovedsakelig av lyskilde, lyslederplate, optisk film, plastramme, etc. Det hvite LED-bakgrunnsbelysningen for utstyr skal ha egenskapene til høy lysstyrke, lang levetid og jevn belysning. For tiden er det tre hovedtyper av hvit LED-bakgrunnsbelysning for utstyr: EL, CCFL og LED. De er delt inn i kantbelyste og direkte belyste typer i henhold til lyskildens distribusjonsposisjon. Ettersom LCD-moduler fortsetter å utvikle seg mot lysere, lettere og tynnere enheter, har kantbelyst LEDWhite LED-bakgrunnsbelysning for utstyr for mobiltelefoner blitt hovedstrømmen av mobiltelefonHvit LED-bakgrunnsbelysning for utstyrsutvikling.
Siden moduler av direkte type er tykkere og ikke samsvarer med trenden med å være lette, tynne og korte, er de for tiden stort sett sidebelyste. Funksjonen til lyslederplaten er å lede spredningsretningen til lyset for å forbedre lysstyrken til panelet og sikre jevnheten til panelets lysstyrke. , kvaliteten på lyslederplaten har stor innvirkning på White LED Backlight for Equipment plate, som er en av nøkkelteknologiene til den kantbelyste White LED Backlight for Equipment plate. Lyslederplaten bruker sprøytestøpingsmetoden for å presse akryl inn i en plate med en glatt overflate, og bruker deretter et svært reflekterende og ikke-lysabsorberende materiale for å skrive ut diffusjonspunkter på undersiden av lyslederplaten ved silketrykk. Lyskilden er plassert på siden av lyslederplaten.
På siden sendes lyset som sendes ut til den andre enden ved refleksjon. Når lyset treffer diffusjonspunktet, vil det reflekterte lyset spre seg til alle vinkler, og deretter sende ut fra fronten av lyslederplaten, ved bruk av ulike tettheter og forskjellige størrelser på diffusjonspunkter. Det kan få lyslederplaten til å skinne jevnt. Hensikten med den reflekterende platen er å reflektere lyset som er eksponert på bunnen tilbake i lyslederplaten for å forbedre effektiviteten av lysbruken. Lyslederplater kan deles inn i trykte og ikke-trykte typer i henhold til ulike prosessflyt.
Den trykte typen bruker et materiale med høy reflektivitet og ikke-lysabsorpsjon på en akrylplate, og en rund eller firkantet form trykkes på bunnen av lyslederplaten ved silketrykk. diffusjonspunkt. Den ikke-utskrivende typen bruker presisjonsformer for å injisere en liten mengde granulære materialer med forskjellig brytningsindeks i akrylmaterialet under sprøytestøping av lyslederplaten for direkte å danne tettpakkede små ujevnheter, som fungerer som prikker. For tiden bruker de fleste innenlandske produsenter fortsatt trykte lyslederplater som lyslederkomponenter.
Trykte lyslederplater har fordelene med lave utviklingskostnader og rask produksjon, mens ikke-trykte lyslederplater er mer teknisk vanskelige, men har utmerket ytelse i lysstyrke. Muggutvikling Teknologi er flaskehalsen. I tillegg, i henhold til formen, kan den deles inn i flate paneler og kileformede plater. Flatpaneler brukes mest i skjermer, og kileformede tavler brukes mest i bærbare datamaskiner. Når det gjelder hovedformålet med diffusjonsplaten, er det å forbedre lysstyrken på fronten av produktet. Det kan gjøre lysfordelingen mer jevn slik at skyggen av refleksjonspunktet ikke kan sees forfra. I tillegg, siden retningsevnen til lyset etter at det sendes ut fra diffusorplaten er svært dårlig, må et prismeark (optisk film) brukes for å korrigere retningen til lyset for å oppnå effekten av kondenserende lys og forbedre lysstyrken på fronten.
